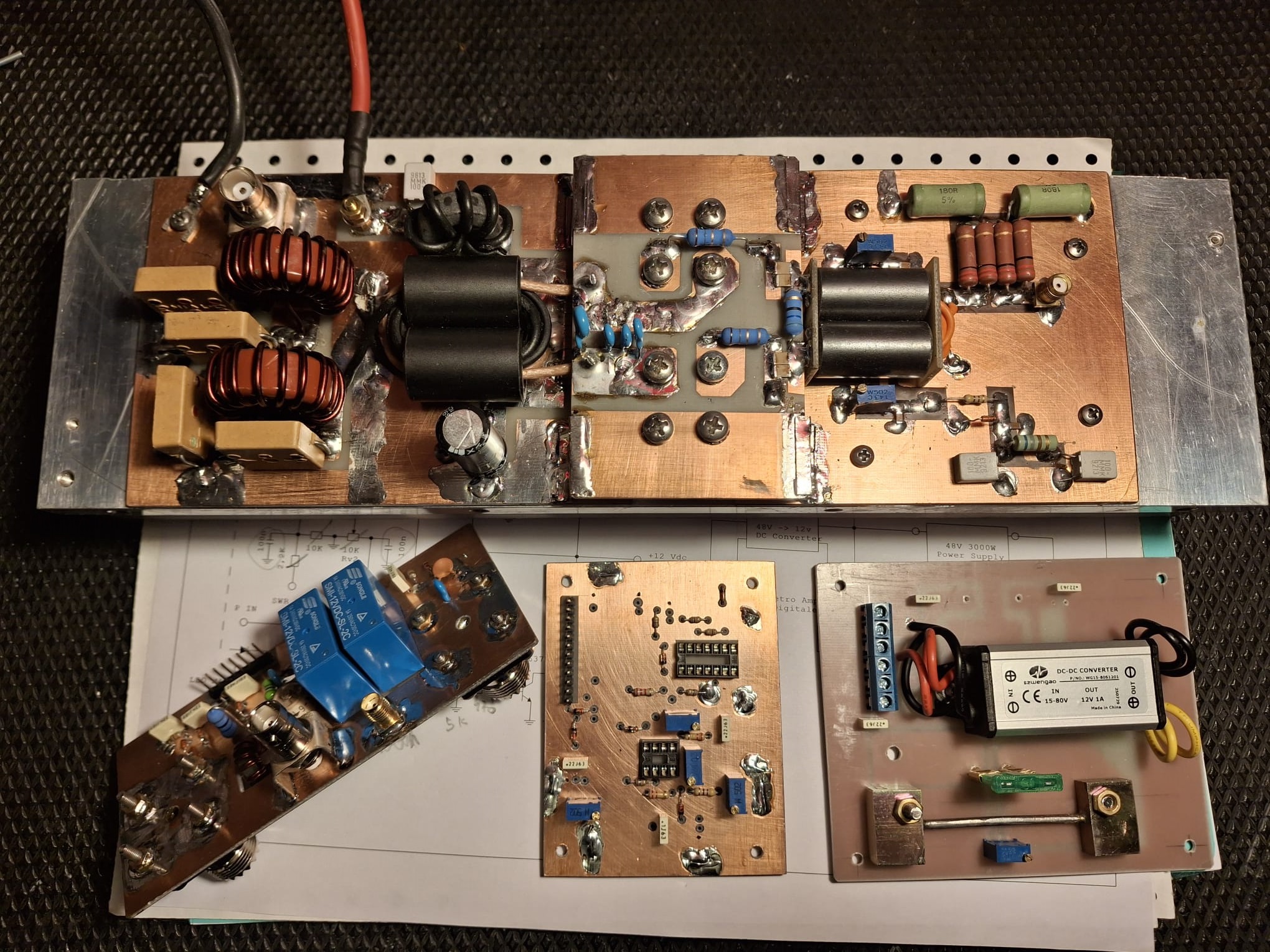

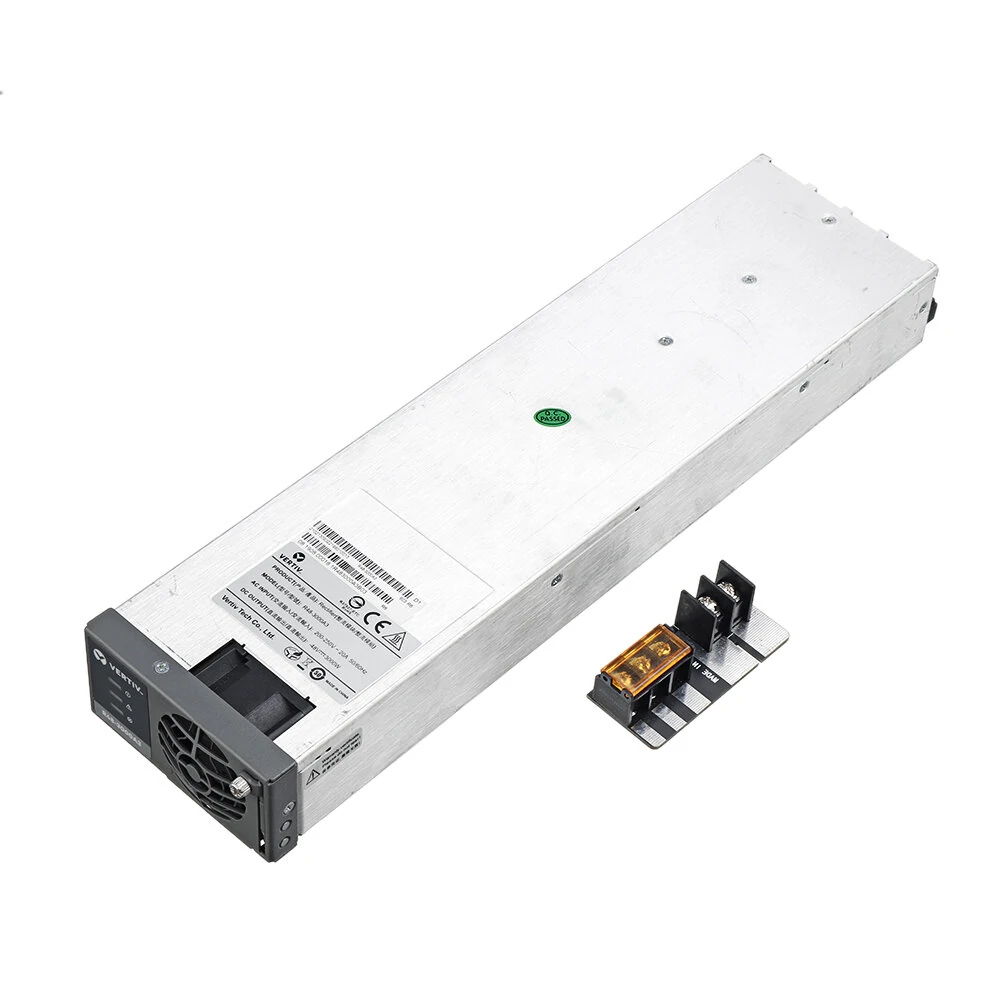

Sebbene lentamente ma i lavori per la costruzione del PA a Mosfet proseguono. Dopo i test condotti a banco sul prototipo è stata realizzata una versione "pulita" dell'unità PA comprensiva del filtro LPF su cui sono stati ripetuti i test confermando gli ottimi risultati già ottenuti con il prototipo, nel frattempo è stato poi acquistato un alimentatore Emerson mod. R48-3000e3 capace di erogare fino a 60A a 53V e dalle dimensioni molto contenute (41 x 84 x 330 mm) che permetterà di assemblare il PA in un unico box delle dimensioni complessive di circa 130 x 260 x 380 mm.

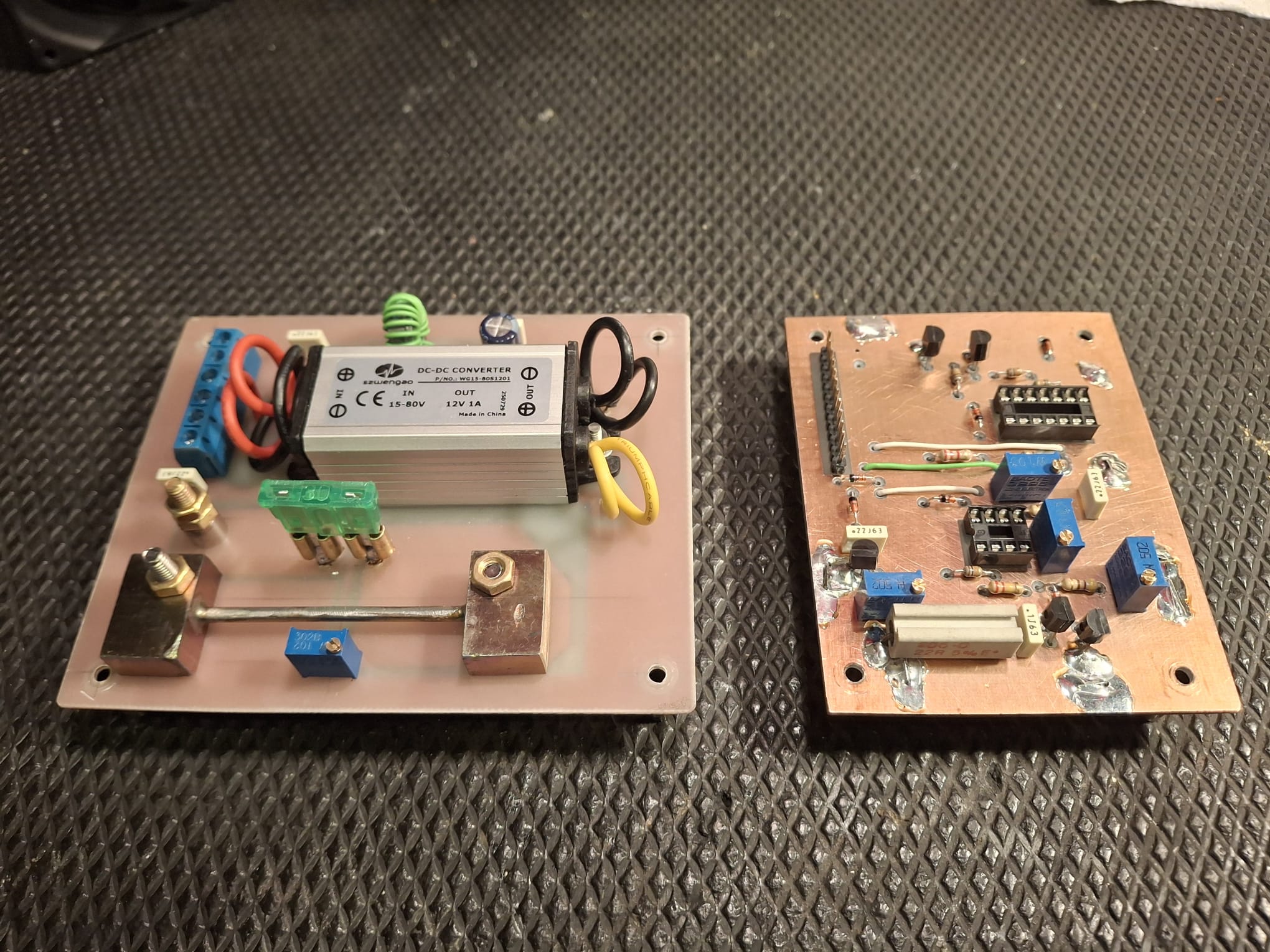

Nel frattempo sono stati realizzati anche i moduli di commutazione RF comprensivo di SWR bridge, l'unità di controllo e allarmi, e l'unità di alimentazione con DC/DC converter per i 12V di servizio e lo shunt da 50A per la misura della corrente di drain del PA.
In partricolare l'unità di controllo e allarmi è stata predisposta in modo da intervenire con il blocco del PA in caso di SWR eccessivo, temperatura elevata e eccessivo pilotaggio, condizioni segnalate da appositi led che saranno posti sul pannello frontale, inoltre l'unità provvede anche alla regolazione della velocità della FAN in funzione della temperatura raggiunta dai mosfet.
Schema elettrico unità di controllo e allarmi
In questi giorni sono in corso i test dei singoli moduli dopo di che si passerà alla fase più "onerosa" cioà la costruzione del case e l'assemblaggio complessivo operazione che richiederà un po' di lavoro. L'obiettivo è quello di riuscire a testare il PA nel CQWW160 di febbraio p.v.
- Stay Tuned -
